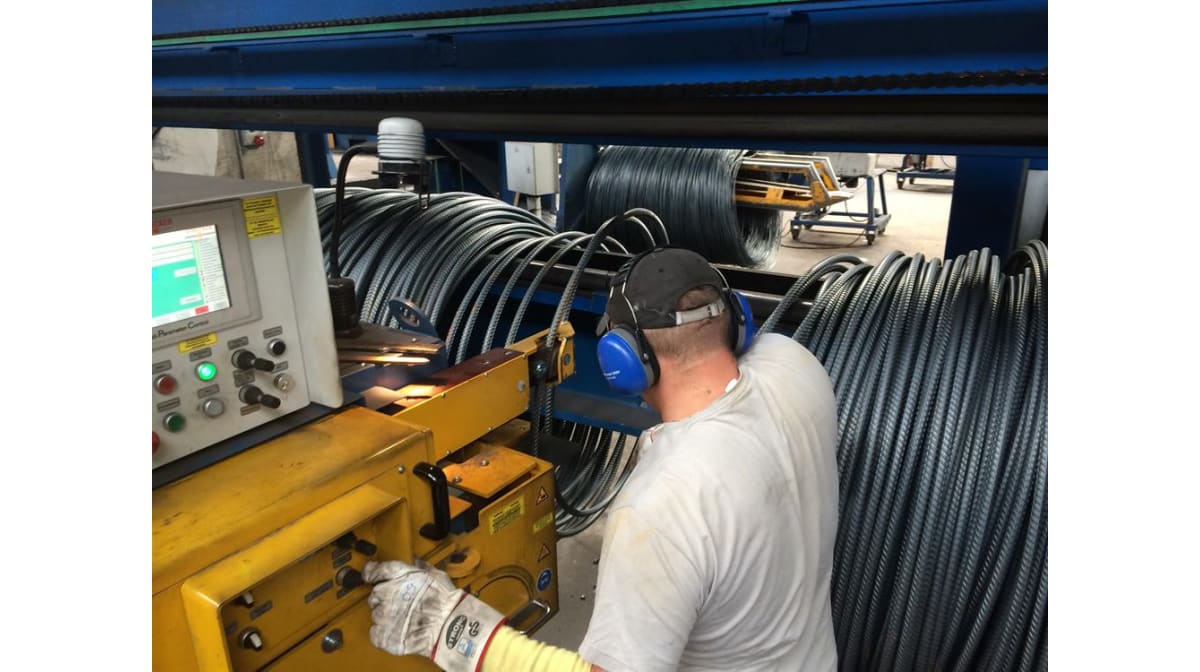

Schweißen und Entgraten von hängenden Stahldrahtbunden: Strecker Typ SS120-FPC
Die vertikale Maschine Mod. SS120-FPC ist zum Schweißen mit anschließendem Entgraten von hängenden Stahldrahtbunden in einem Horizontaldrahtabzug vorgesehen. Dabei wird der Draht im Bundradius geschweißt. Die Maschine ist als eine Einheit konzipiert, in der sowohl der Schweißtransformator, die Spannvorrichtungen, die Stauchmechanik, die Hydraulik als auch der Schaltschrank mit der elektrischen Steuerung integriert sind. Das hydraulische Handlingsystem ermöglicht die Bearbeitung von Drähten bis 30mm Durchmesser. Sie ist auf einer Fahreinheit verfahrbar, parallel und im 90° Winkel zur Fertigungslinie. Die Fahreinheit dient zum genauen Platzieren der Maschine zum Drahtbund. Die Glühvorrichtung NV mit Pyrometer ermöglicht programmgesteuertes Temperieren des geschweißten Materials zur Erhöhung der Bruchfestigkeit.
- kontinuierlicher Prozess durch Schweißen am vertikal Pay-off
- Erhöhung der Coilgewichte an separater Schweißstation
- Arbeitserleichterung / Personaleinsparung / Reduzierung von Verletzungen durch Handlingsystem
Projektvolumen:
ohne Handlingsystem bis Ø 16mm
mit Handlingsystem ab Ø 16mm
Technische Daten: Schweißbereich Stahldraht Ø 8,0-30,0mm
- SS 120 FPC Vertikal auf Plattform motorisch verfahrbar
- Rechts liegend, Maschine links des Ablaufs
- Glühvorrichtung NV mit Pyrometer (optional)
- Mittigschneidender Hydraulikdrahtschneider bis 30mm BST500 (optional)
- Bediener-Handlingshilfe für Drahtzuführung / Einspannung in der Maschine, ab Ø 16mm
- automatische Entgratfunktion
- PÜS, Datalogging, LAN-Fernwartung (optional)
Ähnliche Produkte: Typ SS80-FPC, vertikal, ohne Handlingsystem Ø 6-20mm
Für weitere Informationen steht Strecker Ihnen jederzeit gerne zur Verfügung: [email protected]
