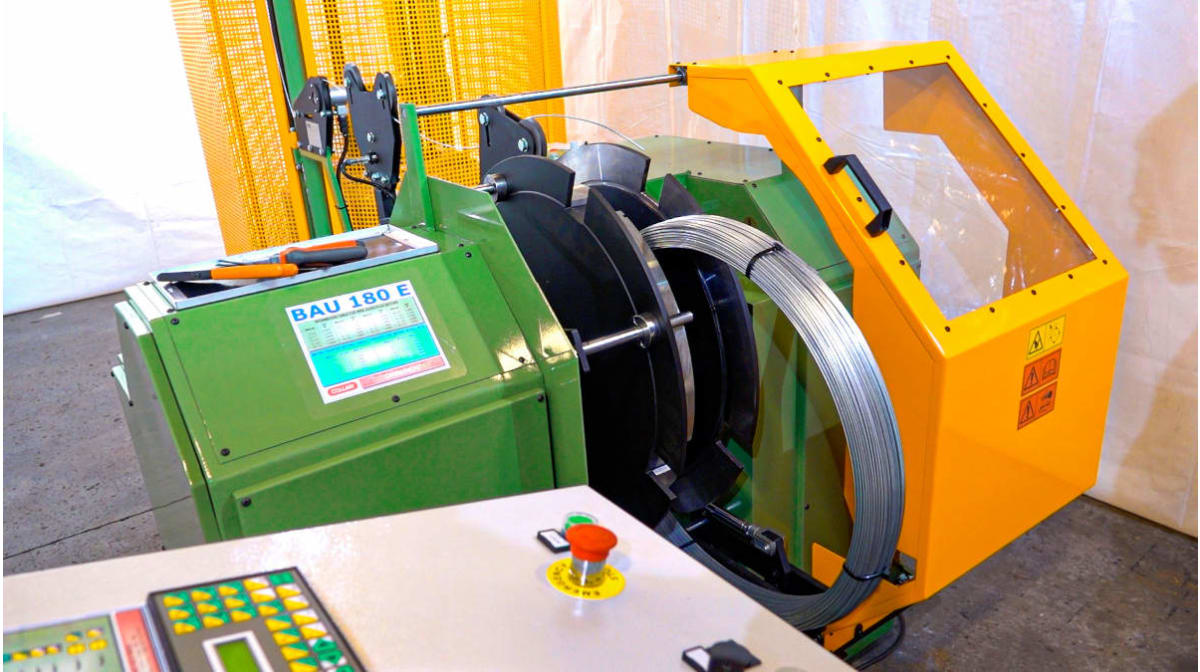

Collari Layer-Winding Machines BAU180 and BAU180E

Precise winding for ductile metal wires? Let’s explore the Collari range

Le BAU180 e BAU180E Collari layer-winding machines sono progettate per la lavorazione di fili metallici duttili come ferro ricotto, zincato, rame e alluminio, nudi o rivestiti, con diametri fino a circa 5,0 mm. Entrambi i modelli offrono affidabilità, facilità d’uso e avvolgimenti costanti, garantendo risultati stabili anche in produzioni intensive.

BAU180E, where electronic control meets operational flexibility

La versione BAU180E si distingue per la regolazione elettronica al centesimo di millimetro del passo guidafilo, impostata tramite tastierino digitale. Questo sistema assicura controllo accurato del passo e rapidi adattamenti ai diversi diametri. Il BAU180, con regolazione meccanica, mantiene la stessa robustezza strutturale ed è ideale per applicazioni standard senza variazioni di diametro, assicurando comunque elevati livelli qualitativi.

Entrambe le macchine arrestano automaticamente l’avvolgimento al raggiungimento del numero programmato di strati o della lunghezza desiderata. Un sistema pneumatico automatico estrae la bobina ultimata, già legata e pronta per la rimozione, ottimizzando i tempi e la sicurezza operatore.

Main technical features

- wire-guide carriage feed with electronic control operating in alternating current (BAU180E only);
- patented mechanical wire-guide carriage reversing system, oil-bath lubricated;
- front sliding safety guard;
- 4 kW self-braking main motor in alternating current;
- speed adjustment up to 7 m/s with electronic inverter;
- electronic preset layer counter or optional length counter;
- integrated coil counter;
- separate console-type electrical cabinet;
- pneumatic supply 8–12 bar, also suitable for operation without lubrication system.

Standard coil dimensional range

- internal coil diameter: 550 mm;
- maximum external diameter: 670 mm;
- maximum coil width: 100 mm;
- strapping passage: 50 mm for 4 ties.

Different final coil sizes are available on request.

Integration with the Collari SV2 payoff and BR1 rotating base

I modelli BAU180 e BAU180E possono essere facilmente abbinati agli svolgitori statici SV2, idonei per bobine da 1.000 kg e disponibili con base rotante BR1. Questa configurazione assicura alimentazione uniforme del filo e avvolgimento senza torsioni, migliorando l’efficienza di linea e la velocità di avvolgimento.
