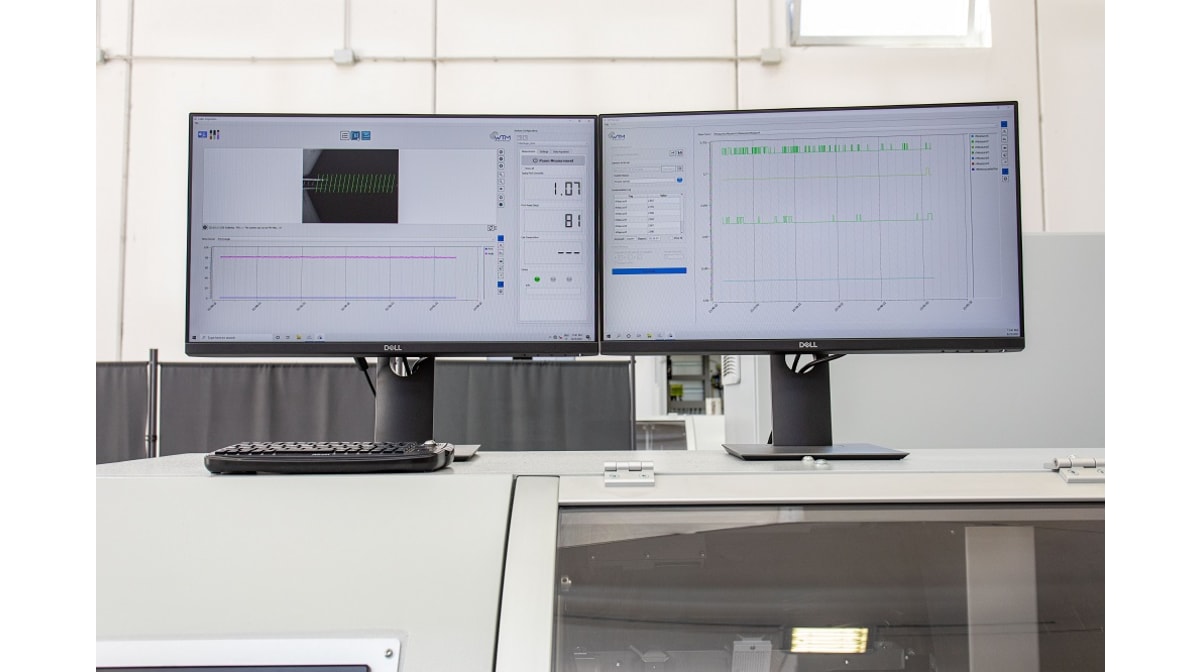

Sistema Visio WTM, el software para el control y análisis del proceso de encintado
Gracias a su larga experiencia en el desarrollo de máquinas para la fabricación de cables especiales y a su personal interno de ingeniería de software, WTM ha desarrollado una sofisticada aplicación que se puede instalar en las máquinas encintadoras de cables para visualizar la superficie del cable encintado y analizar el proceso de encintado en tiempo real, durante el funcionamiento de la máquina.
Un kit de sensor de fotocélula sincroniza el sistema de cámara que, gracias a un iluminador apropiado, captura imágenes para cada rotación del cabezal de encintado.
El Sistema Visio adquiere todos los datos y, en tiempo real, muestra al cliente los datos relevantes del proceso de encintado, agregando también información gráfica para evaluarlo.
Este sistema de visión electrónica está compuesto por:
- cámara de alta resolución y alta velocidad;
- iluminador;
- software de control dedicado;
- monitor para visualización de imágenes;
- teclado y ratón;
- PC industrial;
- sistema de respaldo de UPS.
Las principales características que ofrece Sistema Visio WTM durante el proceso de producción son:
función de aumento: el proceso de encintado se amplía en el monitor, para una mejor verificación visual incluso en cables muy pequeños;
software de medición: según la herramienta específica instalada, el software específico mide el espacio o el paso de encintado en el cable y lo muestra junto con otros parámetros de producción (ángulos de los bordes de la cinta, índice Cpk, etc.) en el monitor;
paquete de análisis FFT: un software adicional ejecuta el análisis FFT en la longitud de paso del proceso de encintado; se puede hacer en línea (monitoreo continuo) o fuera de línea, según la referencia de tiempo.
En caso de mediciones fuera del rango de tolerancia definido, salta una alarma: una lámpara de tres colores da un código de color, dependiendo del tipo de señal diferente.
La personalización de acuerdo con los requisitos de producción específicos del cliente es posible.
Si está interesado en un software para controlar el proceso de encintado, póngase en contacto con los expertos de wtm para obtener un presupuesto personalizado a través de las referencias del lateral.
