Système Visio WTM, le logiciel pour contrôler et analyser le processus de rubanage

Avec une longue expérience dans le développement de machines pour la fabrication de câbles spéciaux et merci à son équipe interne d'ingénierie logicielle, WTM a développé en interne une application sophistiquée qui peut être installée sur des machines à rubaner les câbles pour visualiser la surface du câble rubané et analyser le processus de rubanage en temps réel, pendant le fonctionnement de la machine.

Un kit de capteur photocellule synchronise le système de caméra qui, grâce à un illuminateur approprié, capture des images à chaque rotation de la tête d'enregistrement.

Le système Visio acquiert toutes les données et, en temps réel, montre au client les paramètres fondamentaux du rubanage, en ajoutant également des informations graphiques pour évaluer le processus.

Ce système de vision électronique est composé par:

• caméra haute résolution et haute vitesse;
• illuminateur;
• logiciel de contrôle dédié;

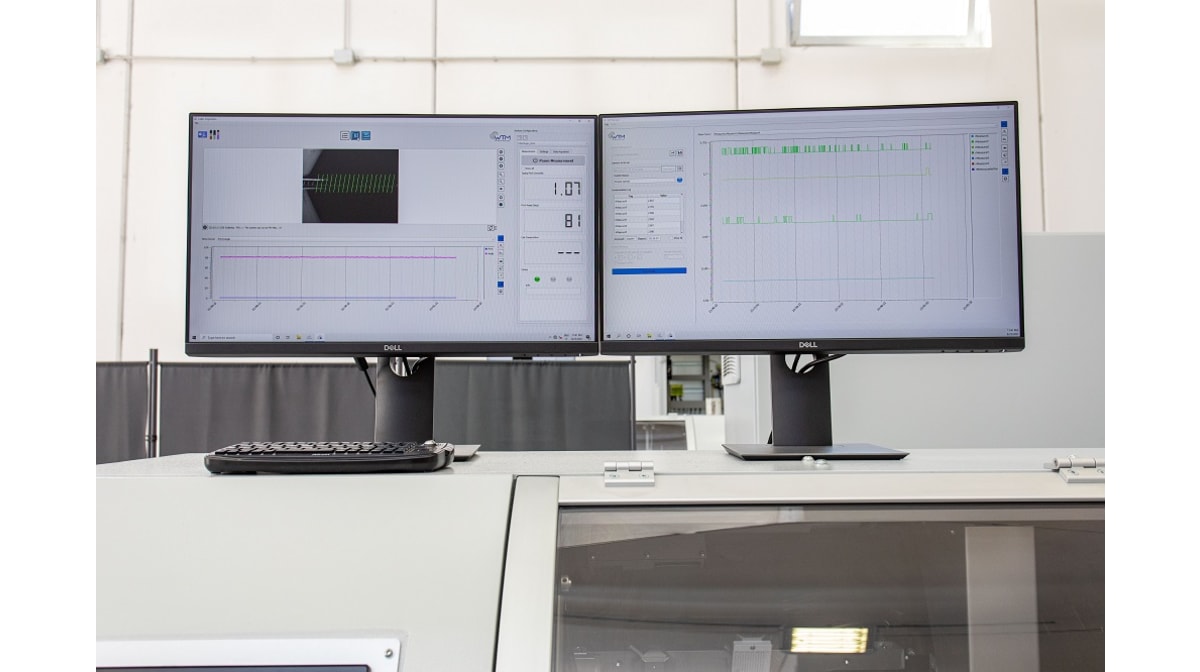

• moniteur pour l'affichage des images;
• clavier et souris;
• PC industriel;
• système de secours UPS.

Les principales fonctionnalités offertes par WTM Visio System pendant le processus de production sont:

- fonction loupe: le processus d'enregistrement est agrandi sur le moniteur, pour un meilleur contrôle visuel même sur de très petits câbles ;
- logiciel de mesure: selon l'outil spécifique installé, le logiciel spécifique mesure l'écart de rubanage ou le pas de rubanage sur le câble et l'affiche ainsi que d'autres paramètres de production (angles des bords du ruban, indice Cpk, etc.) sur le moniteur;
- paquet d'analyse FFT: un logiciel supplémentaire exécute l'analyse FFT sur la longueur de pose du processus d'emballage ; elle peut être effectuée sur l'ensemble complet d'échantillons, en ligne (surveillance continue) ou hors ligne, en fonction de la référence temporelle.

En cas de mesures en dehors de la plage de tolérance définie, une alarme se déclenche : un voyant tricolore donne un code couleur, en fonction du type de signal différent.

La personnalisation en fonction des exigences de production spécifiques du client est possible.

Regardez la vidéo de ce logiciel utile et contactez l'équipe de WTM pour un devis sur mesure.
