ICMI Srl: AVVOLGITORE
ICMI Srl presenta: nuovo avvolgitore per vergella.
CARRELLO AVVOLGITORE DOPPIO
La presenza di due piattaforme porta aspo permette di posizionare alternativamente l’aspo libero di fronte al dispositivo di svolgimento ed avere così l’altro aspo, già carico di materiale, in posizione libera e pronto per lo scarico con una notevole riduzione dei tempi di fermo linea.
AVVOLGITORE A PIEGAMENTO
L’avvolgitore verticale a piegamento permette di trainare e depositare il filo dall’alto su di un aspo alloggiato sulla piattaforma rotante. Lo scarico dell’aspo avviene allontanando il carrello porta piattaforma, guidato su binari, dalla zona di avvolgimento.
Alcuni dettagli del carrello avvolgitore doppio:
- Carrello con doppia piattaforma rotante porta aspo montate su cuscinetti di grosso diametro;
- Rotazione piattaforma comandata da motoriduttore azionato da inverter;
- Innesto rotazione a comando pneumatico;
- Traslazione carrello su ruote comandate da motoriduttore con frizione di
sicurezza;
- Quadro elettrico a bordo macchina;
- Pulsanti di comando e finecorsa di sicurezza.

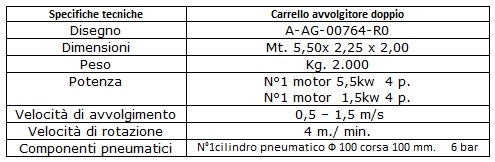

Di seguito i dati tecnici, a titolo esemplificativo, di una linea per il trattamento della vergella con diametri da 6.0 a 22.0 mm in acciaio a basso carbonio:
- Carrucole in materiale antiusura con gole sagomate per diversi diametri di filo;
- gruppo traino filo comandato da motoriduttore azionato da inverter;
- gruppo rotazione aspo ad innesto pneumatico comandato da motoriduttore azionato da inverter;
- regolazione manuale dell’ascia di avvolgimento;
- piattaforma porta aspo mobile;
- quadro elettrico a bordo macchina;
- pulsanti di comando e finecorsa di sicurezza.

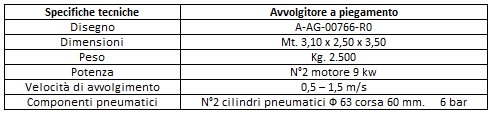

Di seguito i dati tecnici, a titolo esemplificativo, di una linea per il trattamento della vergella con diametri da 6.0 a 22.0 mm in acciaio a basso carboni:
