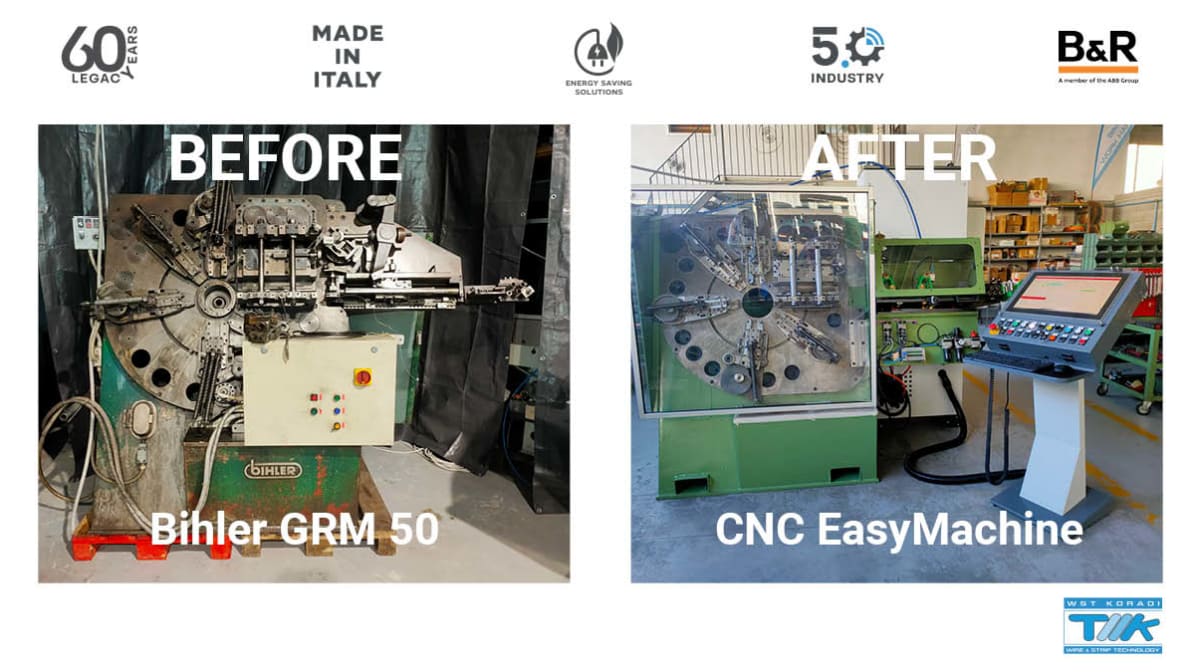

Spoiler alert: questa non è più una Bihler GRM 50

WST Koradi: classica Bihler GRM 50 trasformata in trancia piegatrice elettronica CNC EasyMachine


WST Koradi ha completato il retrofit di una classica piegatrice Bihler GRM 50, trasformandola in una trancia piegatrice elettronica CNC EasyMachine.

Un ricondizionamento totale che conserva la struttura originale in acciaio/ghisa della storica GRM 50, ma rivede praticamente ogni componente con tecnologie di ultima generazione. Un’unità che qualcuno avrebbe dato per “prossima alla pensione” si ritrova così completamente ripensata, con un’architettura elettronica che la porta direttamente nella fascia delle soluzioni multi-asse contemporanee. In altre parole: sembra una GRM 50, ma non lavora più come una GRM 50.

La trasformazione non si limita all’elettrificazione dei movimenti: la macchina è ora dotata di slitte di piega a controllo elettronico CNC e di un nuovo avanzamento a pinza completamente riprogettato. L’intera meccanica posteriore interna – ruota dentata principale, gruppo motore-frizione e comando dello stampo posteriore centrale – è stata rimossa per far posto a motori elettronici indipendenti ad alte prestazioni, con gestione asse per asse e totale libertà di programmazione.

Il retrofit passo per passo

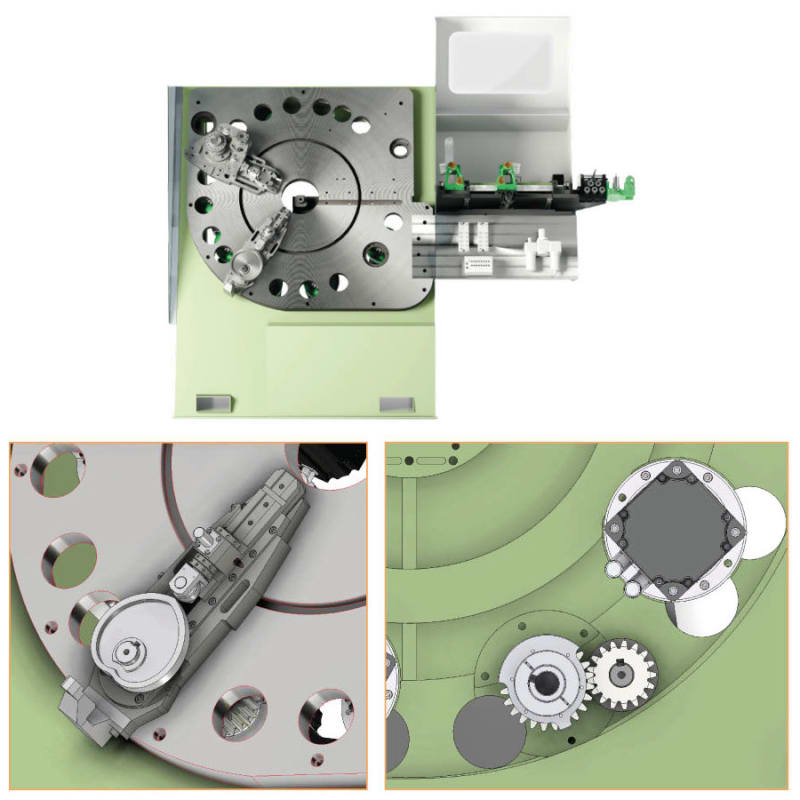

In sostituzione della ruota dentata principale sono stati infatti installati 7 motori elettronici CNC con riduttore, supporto meccanico a doppio cuscinetto e ingranaggio dentato per la connessione alle slitte. Ogni motore serve per motorizzare 2 fori di ancoraggio delle slitte di piega, consentendo una gestione indipendente e accurata dei movimenti. Un ulteriore motore elettronico CNC è stato invece inserito per azionare la trancia.

L’intero gruppo di avanzamento a pinza meccanico è stato eliminato e sostituito da un avanzamento a pinza elettronico CNC con sviluppo regolabile su tutta la corsa di 300 mm e larghezza massima del nastro pari a 60 mm.

Il nuovo sistema consente avanzamenti multipli anche con sviluppi differenti all’interno dello stesso ciclo macchina 0°/360°. Il gruppo pinza-freno, completamente programmabile, permette sia un bloccaggio costante e continuo, sia un’apertura sincronizzata per l’utilizzo di piloti nello stampo trancia.

Le slitte meccaniche dirette sono equipaggiate con CamStandard, in grado di sviluppare una corsa totale di 70 mm in 170° (2,2 gradi/mm). In alternativa sono disponibili CamPower (56 mm in 170°, 3 gradi/mm) e CamExtraPower (34 mm in 170°, 5 gradi/mm). La stessa configurazione è applicabile anche alle slitte a leva destra e sinistra.

Caratteristiche tecniche principali

• Sviluppo avanzamento elettronico a pinza 300 mm (possibilità di avanzamenti multipli)
• Larghezza max nastro 60 mm (optional 120 mm)
• Corsa massima assi EasyCam slitte meccaniche CNC dirette 70 mm
• Corsa massima assi EasyCam slitte meccaniche CNC a leva dx/sx 70/100 mm
• Corsa massima assi EasyScrew stampi posteriori orizzontali 70 mm o 130 mm (optional)
• Rotazione asse EasyTwist spinner/mandrino posteriore CNC 0/999 giri a ciclo (optional)
• Potenza assi EasyCam slitte di piega da 20 a 50 kN (in base a tipologia e corsa)
• Pressa meccanica doppio eccentrico CNC 250 kN, corsa max 16 mm, regolazione centesimale PMI
• Dimensioni max appoggio stampo 100 x 400 mm
• Intercambiabilità con attrezzature di molte trancepiegatrici tradizionali a camme della serie 50
• Controllo industriale a configurazione aperta, servoazionamenti digitali, posizionamento assoluto
• Software MULTICONTROL 2 con diagramma 0°/360° e visualizzazione completa movimenti
• Creazione istantanea del grafico posizione reale di ogni asse
• Volantino per azionamento manuale e funzione Jog per ciclo automatico a velocità ridotta
• Configurazione standard a 9 assi CNC (1 avanzamento – 1 pressa – 7 unità piega)
• Possibilità di aggiunta assi EasyScrew ed EasyTwist
• Espandibilità software fino a 25 assi con rack supplementare
• Predisposizione per 16 ingressi e 8+8 uscite programmabili
• Possibilità di integrare controlli dimensionali con telecamera
• Lubrificazione centralizzata (optional)

Componenti principali

Sezione anteriore macchina

1. Gruppo avanzamento elettronico a pinza
2. Gruppo 8 elettrovalvole pneumatiche e 16 connessioni M12 (8 uscite 24VDC + 16 ingressi)
3. Asse EasyCam slitta meccanica CNC diretta 70 mm
4. Asse EasyCam slitta meccanica CNC a leva dx/sx 70/100 mm
5. Finestra di passaggio per lavorazioni posteriori

Sezione posteriore macchina

1. Piano di lavoro orizzontale posteriore
2. Asse EasyScrew stampo posteriore CNC
3. Asse EasyTwist spinner/mandrino posteriore CNC
4. Motore elettronico CNC

WST Koradi: oltre 60 anni di esperienza e specializzazione

Fondata nel 2004, WST Koradi vanta un know-how maturato in oltre 60 anni di esperienza nella progettazione e costruzione di macchine per la formatura del filo e del nastro metallico. Il retrofit della Bihler GRM 50 si inserisce pienamente in questo percorso: un progetto che unisce competenza meccanica, controllo elettronico e tecnologie multi-asse. Il risultato è una macchina che conserva la robustezza della struttura originale, ma offre prestazioni, controlli e flessibilità tipiche delle tecnologie CNC più moderne, dimostrando come anche una storica piegatrice possa diventare una risorsa attuale nella produzione contemporanea.
