Cuscinetti a rulli: progettazione, materiali e applicazioni industriali

Cosa hanno in comune una turbina eolica, un laminatoio e un treno ad alta velocità? La risposta risiede proprio nei cuscinetti a rulli.

Nonostante la loro dimensione compatta, questi componenti apparentemente semplici sono fondamentali per l’ingegneria meccanica moderna. Riducendo l'attrito tra le parti in movimento e supportando carichi sia radiali che assiali, i cuscinetti a rulli migliorano l'efficienza di innumerevoli macchine, impianti industriali, e mezzi di trasporto di uso quotidiano.

Questa dispensa tecnica offre una panoramica sulla progettazione, i materiali, il processo di produzione e le applicazioni industriali dei cuscinetti a rulli.

Cosa sono i cuscinetti a rulli?

Cuscinetti a ruli, Cuscinetti a sfera, Cuscinetti volventi: le differenze

Prima di proseguire, è importante chiarire una distinzione fondamentale: spesso si usano i termini “cuscinetti volventi” e “cuscinetti a rulli” come sinonimi, ma non hanno lo stesso significato. I cuscinetti volventi costituiscono la categoria generale dei cuscinetti che sfruttano componenti volventi per ridurre l'attrito tra le parti in movimento. Si tratta di elementi meccanici di alta precisione, impiegati in un'ampia gamma di applicazioni, che consentono a una parte della macchina, come alberi, assi o ruote, di supportarne un'altra, trasmettere i carichi tra i componenti e ridurre al minimo l'attrito.

Esistono due tipologie fondamentali di cuscinetti volventi: i cuscinetti a sfere e i cuscinetti a rulli. I cuscinetti a sfere utilizzano elementi volventi sferici, mentre i cuscinetti a rulli impiegano elementi volventi cilindrici, come rulli cilindrici, rulli conici o rullini.

La principale differenza risiede nell'area di contatto tra gli elementi volventi e le piste di rotolamento. Nei cuscinetti a sfere il contatto è puntiforme, mentre nei cuscinetti a rulli è lineare. Ne deriva che, a parità di dimensioni, i cuscinetti a rulli presentano generalmente una capacità di carico radiale superiore rispetto ai cuscinetti a sfere.. La capacità di sopportare carichi assiali dipende invece dalla tipologia costruttiva del cuscinetto: i cuscinetti a rulli conici e i cuscinetti orientabili a rulli possono sostenere carichi combinati radiali e assiali, mentre i cuscinetti a rulli cilindrici sono progettati principalmente per sopportare carichi radiali. Per questo motivo trovano largo impiego in applicazioni gravose di settori quali l’automotive, l’aerospace e la produzione di macchine industriali.

Nella foto: dettaglio di un Controrullo a rulli cilindrici di C.R. Cuscinetti a Rulli Srl

Come funzionano i cuscinetti a rulli?

I principi di progettazione e funzionamento

Come i cuscinetti a sfere, anche i cuscinetti a rulli sono costituiti da quattro componenti principali:

• un anello interno
• un anello esterno
• gli elementi volventi
• una gabbia per mantenere la corretta spaziatura tra i rulli

Gli elementi volventi e gli anelli del cuscinetto devono combinare diverse caratteristiche essenziali: devono possedere una durezza sufficiente per resistere alla fatica e alla deformazione plastica, una resistenza adeguata per sopportare i carichi applicati e una stabilità dimensionale tale da garantire prestazioni costanti durante lunghi periodi di esercizio. Le proprietà richieste vengono ottenute mediante opportuni trattamenti termici e superficiali.

Come vengono prodotti i cuscinetti a rulli?

La produzione dei cuscinetti a rulli combina ingegneria di precisione a materiali accuratamente selezionati. Il processo produttivo e le proprietà dei materiali impiegati determinano insieme la precisione dimensionale, le prestazioni meccaniche e la durata operativa del cuscinetto.

Materiali

La maggior parte dei cuscinetti a rulli è realizzata in acciai al cromo ad alto tenore di carbonio, come il 100Cr6. La composizione della lega svolge le seguenti funzioni:

• il carbonio (0,93–1,05%) conferisce durezza e resistenza all'usura
• il cromo (1,35–1,60%) migliora la resistenza alla corrosione e alla fatica
• il manganese (0,25–0,45%) aumenta la tenacità
• il silicio (0,15–0,35%) rafforza la matrice dell'acciaio

I cuscinetti ibridi combinano anelli in acciaio per cuscinetti con elementi volventi in ceramica. I materiali ceramici più comuni sono il nitruro di silicio (Si₃N₄) e il biossido di zirconio (ZrO₂), particolarmente indicati per applicazioni ad alta velocità o in ambienti con temperature elevate.

La scelta del materiale è un fattore determinante per le prestazioni e la durata del cuscinetto. Nella selezione del cuscinetto più idoneo è necessario considerare l'ambiente operativo, inclusi temperatura, contaminazione e condizioni di lubrificazione. Ambienti polverosi o umidi, ad esempio, richiedono soluzioni di tenuta adeguate per garantire un funzionamento affidabile.

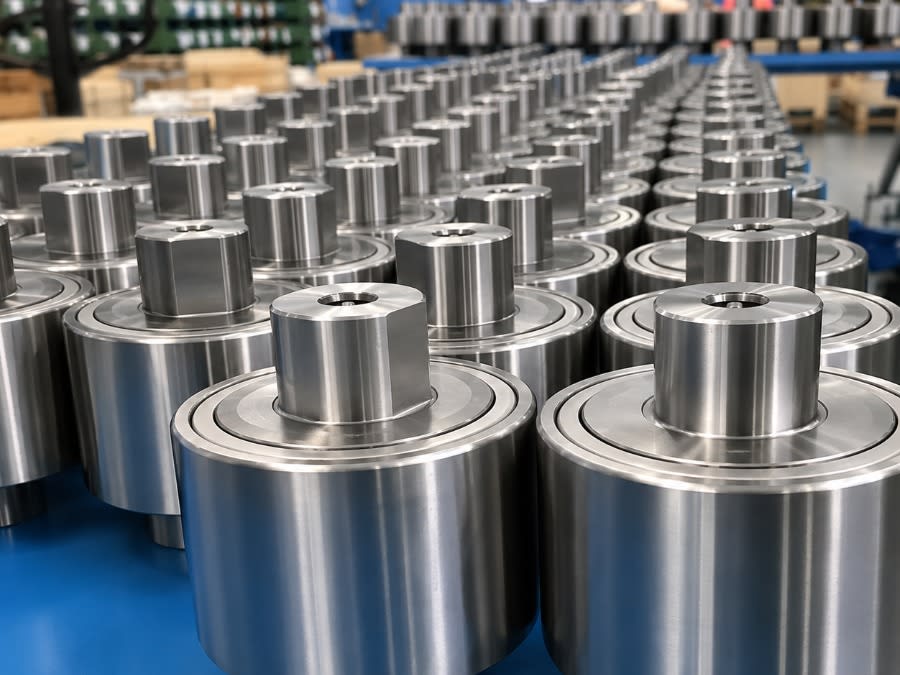

Nella foto: Controrulli a tronchetto (controrullo con perno) per spianatrice di C.R. Cuscinetti a Rulli Srl

Processo produttivo

Il processo di produzione dei cuscinetti a rulli in acciaio inizia con la preparazione della materia prima mediante operazioni di formatura a caldo o a freddo.

Le billette d'acciaio vengono riscaldate a circa 1200 °C prima di essere forgiate in anelli grezzi mediante impianti di forgiatura di precisione. Questo processo orienta la struttura del grano e migliora le proprietà del materiale. I cuscinetti di dimensioni più ridotte sono spesso realizzati a partire da filo o tubi d'acciaio, tagliati nelle dimensioni richieste per le successive fasi di lavorazione mediante l’uso di macchine automatiche da taglio.

Durante il trattamento termico, che comprende tempra e rinvenimento, il materiale raggiunge i livelli di durezza necessari a garantire una lunga durata operativa. I componenti vengono riscaldati a una temperatura compresa tra 830 e 870 °C e successivamente raffreddati rapidamente in olio o acqua, trasformando la microstruttura in martensite e raggiungendo valori di durezza di circa 58–65 HRC, in funzione delle dimensioni del componente e delle specifiche di progetto. Dopo la tempra, i componenti vengono sottoposti a rinvenimento a una temperatura compresa tra 150 e 180 °C, intervallo standard per gli acciai per cuscinetti temprati a cuore; in applicazioni in cui si privilegia una maggiore resistenza rispetto alla massima durezza, la temperatura può essere portata fino a 200 °C, così da ridurre la fragilità e le tensioni interne mantenendo comunque la durezza richiesta.

Successivamente, i componenti del cuscinetto vengono modificati per ottenere le dimensioni finali e la finitura superficiale prevista. La fase finale consiste nella superfinitura, eseguita mediante pietre abrasive fini o nastri abrasivi, che consente di ottenere superfici a specchio con valori di Ra compresi tra 0,1 e 0,4 μm. Questo trattamento riduce l'attrito e l'usura, migliora la ritenzione del lubrificante, aumenta la resistenza alla fatica e contribuisce a ridurre rumore e vibrazioni.

Aree di applicazione

I cuscinetti a rulli sono componenti essenziali nelle macchine industriali, nei sistemi robotizzati e negli impianti di trasporto a nastro. Trovano inoltre largo impiego nel settore ferroviario, aerospaziale e nei dispositivi medici.

Uno dei principali settori di utilizzo è quello automobilistico, dove i cuscinetti a rulli riducono l'attrito nei sistemi di trasmissione della potenza, negli assali, nei mozzi ruota e nei componenti del motore. I cuscinetti a rulli conici, insieme ai cuscinetti a sfere e ai cuscinetti ibridi con elementi volventi in ceramica, sono sempre più ottimizzati per le applicazioni nei veicoli elettrici e ibridi, in particolare negli assali e nei gruppi mozzo ruota, dove garantiscono elevate velocità di rotazione e un funzionamento silenzioso.

All'interno del motore elettrico, invece, sono più comunemente impiegati cuscinetti a sfere e cuscinetti ibridi con elementi volventi in ceramica, particolarmente adatti a velocità molto elevate e ad applicazioni che richiedono isolamento elettrico.

Le energie rinnovabili rappresentano un altro importante ambito di applicazione. Nelle turbine eoliche, ad esempio, i cuscinetti a rulli sono utilizzati come cuscinetti dell'albero principale, del riduttore e del generatore. Le loro prestazioni in presenza di carichi elevati e velocità di esercizio variabili incidono direttamente sull'affidabilità e sull'efficienza degli impianti eolici.

Innovazione tecnologica

La continua innovazione nella scienza dei materiali sta migliorando le prestazioni e la progettazione dei cuscinetti a rulli. Soluzioni ibride con elementi volventi in ceramica, rivestimenti superficiali specializzati e sensori integrati aumentano la resistenza all'usura, l'efficienza operativa e le capacità di monitoraggio delle condizioni di esercizio, favorendo strategie di manutenzione predittiva. Allo stesso tempo, processi produttivi sempre più automatizzati e digitalmente controllati contribuiscono a garantire elevati standard di qualità, uniformità produttiva e maggiore produttività.

Bibliografia

https://yochbearing.com/roller-bearing-manufacturing-process-a-complete-technical-guide/

ISO 5593:2023 — Rolling bearings — Vocabulary.

ISO 683-17:2023 — Heat-treatable steels, alloy steels and free-cutting steels — Part 17: Ball and roller bearing steels.

ISO 281:2007 — Rolling bearings — Dynamic load ratings and rating life.

ISO 76:2006 — Rolling bearings — Static load ratings.

ISO 492:2023 — Rolling bearings — Radial bearings — Geometrical product specifications (GPS) and tolerance values.

Brändlein, J.; Eschmann, P.; Hasbargen, L.; Weigand, K. — Ball and Roller Bearings: Theory, Design and Application, 3rd edition, 1999.

Bhadeshia, H. K. D. H. — “Steels for bearings,” Progress in Materials Science, Vol. 57, No. 2, 2012, pp. 268–435.

Questa guida tecnica è stata realizzata dall'Ing. Konrad Dengler, ingegnere e giornalista tecnico specializzato in scienza dei materiali e tecnologie industriali.
