La trafilatura dei metalli: evoluzione storica, fondamenti meccanici e prospettive tecnologiche
La trafilatura dei metalli rappresenta oggi un processo industriale consolidato, frutto di un'evoluzione tecnica e scientifica sviluppatasi nel corso dei secoli. Comprendere la sua evoluzione storica significa analizzare come si siano progressivamente strutturati i principi della deformazione plastica a freddo, la progettazione delle filiere e le soluzioni impiantistiche che hanno condotto alle moderne linee di trafilatura.
Introduzione al processo di trafilatura dei metalli
L'analisi del processo di trafilatura richiede, in primo luogo, una definizione chiara dei suoi fondamenti tecnologici e meccanici.
La trafilatura può essere definita come una lavorazione per deformazione plastica, eseguita prevalentemente a freddo, nella quale un semilavorato metallico viene fatto passare attraverso un utensile opportunamente sagomato — la filiera o matrice — mediante l'applicazione di una forza di trazione agente sul lato di uscita. L'azione combinata della forza di trazione e della reazione vincolare esercitata dalla geometria della filiera genera nel materiale uno stato tensionale complesso, caratterizzato dalla compresenza di sollecitazioni di trazione e compressione. Tale stato tensionale produce:
- una riduzione controllata della sezione trasversale;
- una modifica della geometria e delle tolleranze dimensionali;
- un'alterazione della microstruttura del materiale;
- una conseguente variazione delle proprietà meccaniche (incrudimento, incremento della resistenza, variazione della duttilità).
Questi elementi costituiscono l'essenza della trafilatura e ne determinano la rilevanza industriale, trovando applicazioni nella produzione di filo d'acciaio ad alto e medio carbonio, fili inox, leghe di rame e alluminio per automotive, edilizia, elettromeccanica, aerospaziale, medicale e sistemi di fissaggio.
Evoluzione storica della trafilatura dei metalli
Origini della trafilatura e prime applicazioni artigianali
Le origini della trafilatura risalgono a epoche estremamente remote. Già intorno al 3000 a.C., gli Egizi utilizzavano fili d'oro nella realizzazione di ornamenti funerari e oggetti rituali. Alcune ricostruzioni archeologiche suggeriscono che le prime tecniche utilizzate consentissero di ricavare sottili strisce da lamine martellate (foglia d'oro), successivamente uniformate mediante passaggio in matrici rudimentali in pietra. Le prime filiere erano costituite da semplici ciottoli forati con utensili abrasivi rudimentali.
Riferimenti al filo metallico compaiono anche nella letteratura classica, tra cui l'Odissea di Omero e l'Antico Testamento. Tuttavia, analisi tecniche suggeriscono che molti dei "fili" citati in tali testi fossero ancora ottenuti per taglio e martellatura, piuttosto che mediante un vero processo di trafilatura.
Un progresso significativo si registra intorno al V secolo a.C., quando i Persiani produssero fili di bronzo di diametro pari a circa 0,55 mm mediante piastre in ferro, dimostrando di aver compreso concetti fondamentali quali:
- la necessità di passaggi multipli;
- l'impiego di ricotture intermedie per ripristinare la lavorabilità che andava via via diminuendo passaggio dopo passaggio.
Sviluppo medievale e prime applicazioni pre-industriali
Nel corso del Medioevo la trafilatura si configurò progressivamente come attività artigianale strutturata. Intorno al 1125, il monaco Teofilo Presbitero descrisse nei suoi scritti le pratiche operative del tempo. Documenti parigini del 1270 attestano l'esistenza di regolamentazioni corporative, con norme precise per apprendisti e maestri trafilatori.
© Deutsches Drahtmuseum, Altena
© Deutsches Drahtmuseum, Altena
© Deutsches Drahtmuseum, Altena
© Deutsches Drahtmuseum, Altena
© Deutsches Drahtmuseum, Altena
© Deutsches Drahtmuseum, Altena

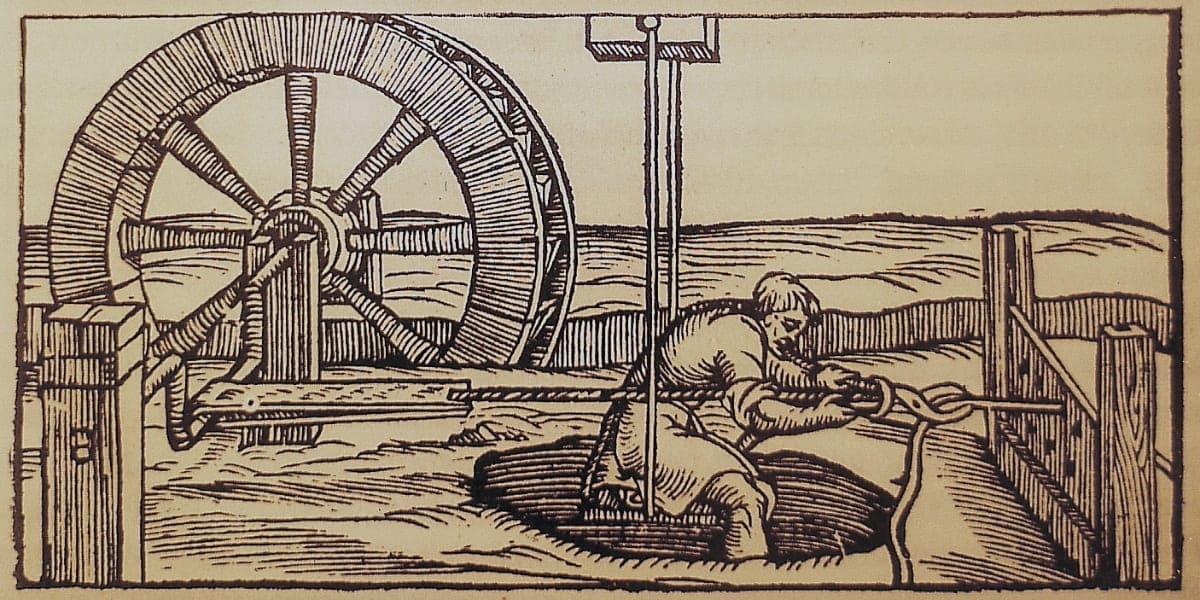

Tra il XIV e il XVI secolo, Norimberga divenne il principale centro europeo della trafilatura. All'inizio del XIV secolo, Rudolph von Nuremberg introdusse l'impiego della forza idraulica e banchi da trafila azionati da alberi a camme. Prima di tale innovazione, la forza motrice era esclusivamente manuale, tramite dispositivi a leva o mediante il movimento corporeo di operatori imbracati. In questo periodo si assistette anche alla transizione tecnologica dalle matrici in pietra dura alle piastre in ferro e acciaio, più semplici da realizzare ma soggette a maggiore usura.
Nel XV secolo, anche Leonardo da Vinci studiò il processo, realizzando schizzi di banchi da trafila e descrivendo la preparazione del ferro per la trafilatura, segno dell'interesse rinascimentale verso i fenomeni meccanici connessi alla deformazione plastica.
Rivoluzione Industriale e macchine continue
La Rivoluzione Industriale determinò un'accelerazione decisiva nello sviluppo della trafilatura dei metalli. L'introduzione dei rulli scanalati da parte di Henry Cort (1783) e la realizzazione di laminatoi continui per vergella da parte di George Bedson (1862) consentirono la produzione di materiale in lunghezze sempre maggiori.
Ciò rese necessaria la progettazione delle prime macchine da trafila continue, sviluppate in Germania e in Inghilterra intorno al 1871. La domanda di filo metallico crebbe rapidamente per sostenere nuove tecnologie — come l'avvento del telegrafo prima, del telefono poi — e la diffusione dei sistemi di recinzione. Parallelamente si svilupparono anche tecniche di lubrificazione più efficaci. Un esempio storico significativo risale al 1632, quando Johan Gerdes osservò la formazione di uno strato protettivo di ossido di ferro ("sull coat") in seguito all'esposizione del materiale a composti organici, pratica che anticipò i moderni trattamenti chimici superficiali.
Materiali per filiere e modellazione analitica nel XX secolo
Il vero salto tecnologico del XX secolo fu rappresentato dall'introduzione commerciale delle filiere in carburo di tungsteno negli anni Venti in Germania. Fino ad allora, la limitata durata delle matrici in acciaio costituiva un vincolo critico per la produttività.
Il carburo sinterizzato rese possibili:
- velocità di trafilatura significativamente superiori;
- maggiore stabilità dimensionale;
- incremento della vita utensile.
Successivamente, l'introduzione del diamante sintetico e del diamante policristallino (PCD) estese ulteriormente le prestazioni, in particolare nella trafilatura di fili fini e superfini.
In parallelo, l'approccio allo studio del processo evolse dall'empirismo alla formalizzazione scientifica. Nel 1955 J.G. Wistreich pubblicò contributi fondamentali sulla meccanica della trafilatura, introducendo parametri geometrici quali il fattore Delta (Δ) per la caratterizzazione della zona di deformazione e l'ottimizzazione della geometria della filiera.
Ricercatori come Siebel prima e Avitzur poi svilupparono metodi e modelli di calcolo — ad esempio il modello del lavoro uniforme o il modello del limite superiore — consentendo una stima rigorosa delle forze e delle potenze necessarie al processo. Da questo momento la progettazione delle lavorazioni poté basarsi su modelli matematici predittivi, migliorando controllo, ripetibilità e accuratezza dei risultati.
La trafilatura nell'era della digitalizzazione e dell'intelligenza artificiale
Oggi la trafilatura dei metalli si inserisce pienamente nel paradigma dell'Industria 4.0–5.0. L'integrazione di sensori avanzati, sistemi di acquisizione dati e piattaforme di analisi consente il monitoraggio in tempo reale di parametri quali forza di trazione, velocità di processo, temperatura, condizioni di lubrificazione e usura utensile.
L'applicazione di algoritmi di intelligenza artificiale e tecniche di analisi predittiva permette:
- ottimizzazione dinamica dei parametri di processo;
- manutenzione predittiva delle attrezzature;
- riduzione degli scarti;
- incremento della stabilità qualitativa;
- miglioramento dell'efficienza energetica.
In prospettiva, sistemi opportunamente addestrati su basi di dati acquisiti sul campo mediante sensori in grado di rilevare le grandezze ritenute fondamentali nel processo potranno permettere l'autoregolazione delle linee produttive. L'obiettivo: massimizzare contemporaneamente qualità, produttività e sostenibilità, supportando — o addirittura sostituendo — l'operatore nella gestione intelligente e il più possibile efficiente dei futuri impianti.
L'utilizzo di metodologie evolute, parallelamente a questi miglioramenti pratici, consentirà di approfondire la comprensione teorica dei fenomeni alla base della trafilatura, integrando e completando le attuali conoscenze. Ciò permetterà di sviluppare nuovi approcci e modelli più appropriati e precisi, favorendo un ulteriore sviluppo del settore.
Riferimenti tecnici
Wistreich, J.G. — Investigation of the Mechanics of Wire Drawing, Proceedings of the Institution of Mechanical Engineers, Vol. 169, 1955
Avitzur, Betzalel — Metal Forming: Processes and Analysis, McGraw-Hill, New York, 1968
Dieter, G.E. — Mechanical Metallurgy, 3rd ed., McGraw-Hill, New York, 1986
Callister, W.D. — Materials Science and Engineering: An Introduction, John Wiley & Sons, 1999
Semiatin, S.L. (a cura di) — ASM Handbook, Volume 14A: Metalworking: Bulk Forming, Materials Park (OH), 2005
Questo articolo è stato scritto dall'Ing. Sergio Rusconi, ingegnere meccanico e Responsabile Tecnico con una lunga esperienza nel settore della trafilatura e della lavorazione della lamiera. Collaboratore abituale di Expometals, è specializzato nell'analisi tecnica approfondita dei processi industriali.
